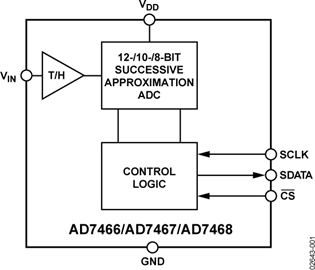

ADI晶圓AD7466/AD7467/AD7468分別是12/10/8位高速、功耗低逐次逼近型模數轉換器(ADC)，運作電壓為1.6V至3.6V單電源，具備功耗低性能，最高呑吐量可達200kSPS。AD7466內嵌一個低噪音、寬帶寬采樣保持放大器，可解決3MHz以上的輸入頻率。

ADI晶圓AD7466轉換階段和數據采集階段根據CS和串行時鐘成功操控，因此為元件與微控制器或DSP端口創建了條件。輸入信號在CS的下降沿成功采樣，而轉換同時在此處運行。該元件不會存在流水線延遲。

ADI晶圓AD7466基準電壓從VDD獲取，因此為ADC帶來了較寬的動態輸入范圍，因此，其模擬輸入范圍為0至VDD。轉換速率依賴于SCLK。

產品聚焦

額定電源電壓：1.6V至3.6V

12、10和8位ADC，帶來SOT-23和MSOP兩種封裝形式

高呑吐量、功耗低，常規工作模式下的最大能耗為0.9mW（100kSPS，3V時）

靈活的能耗/串行時鐘速度監管。轉換速率依賴于串行時鐘，根據提高串行時鐘速率可減少轉換時長�？稍谵D(zhuǎn)換成功后自動進入低電量模式，因此降低了低電量模式下的平均能耗，元件的最大能耗為0.1μA，低電量模式下通常為8nA

基準電壓從電源獲取

無流水線延遲

該元件具備一個標準逐次逼近型ADC，可根據CS輸入對轉換成功精確操控

應用

·電源供電設備

·醫療儀器

·遠程控制數據采集

·隔離數據采集

ADI公司擁有全球最佳的模擬芯片技術，同時擁有品類豐富的芯片設計專利，其晶圓產品常被用于高可靠性產品封裝。深圳市3118云頂集團創展科技有限公司，優勢渠道提供ADI晶圓產品Waffle,專業此道，歡迎合作。

詳情了解ADI晶圓請點擊：/brand/68.html
