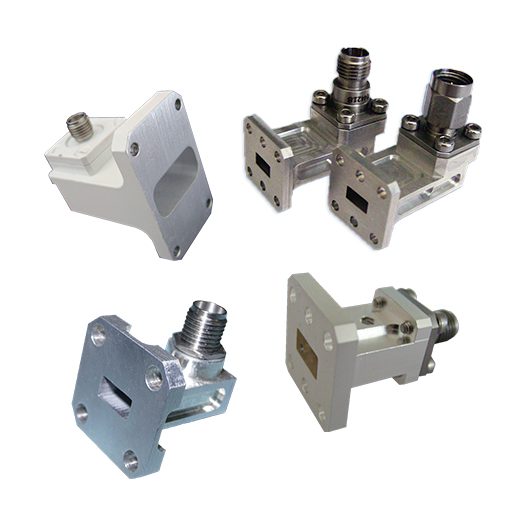

Hypertronics波導到同軸轉接器
發布時間:2022-12-23 16:57:39 瀏覽:1770
波導轉同軸適配器是行業中不可或缺的功能模塊。Hypertronics提供各種連接器種類和定向,管腳/電源插座端口到波導孔,具備各種標準或自定義法蘭細節。
Hypertronics可以提供串聯正交型“直流電聯軸器”和正交型“交流聯軸器”進行選擇。在某些應用中,熱特性是個核心設計考慮的因素,直流電耦合適配器是較常用的。
Hypertronics波導同軸適配器可以與波導或同軸絕緣體集成化形成絕緣適配器。
Smiths Interconnect|TRAK產品能力和經驗包含1.2GHz(ATC)雷達到46GHz主要用于空間應用。
其他適配器電纜線應用于測試,電纜線由Smiths Interconnect|Florida RF Labs提供。
特征
可以選擇連接器種類和定向、管腳/電源插座
可以選擇串聯與正交型“直流電耦合”及正交型“交流耦合”。
1.2GHz至46GHz,主要用于空間應用。
應用
商用型海事雷達
空中交通管控
機載衛星通訊
空間電信。
深圳市3118云頂集團創展科技有限公司授權代理銷售Hypertronics連接器產品, Hypertronics連接器面向高可靠性市場,以其獨有的Hypertac雙曲面連接專利技術,為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
波導孔 | 插入損耗[dB] | 回波損耗[dB] | 串聯啟動連接器 | 正交啟動連接器 |
WR284 | 0.12 | 23 | TNC/N | TNC/N |
WR229 | 0.12 | 23 | TNC/N | TNC/N |
WR159 | 0.12 | 23 | TNC/N | TNC/N |
WR137 | 0.12 | 23 | TNC/N | TNC/N |
WR112 | 0.12 | 23 | TNC/N/SMA | TNC/N |
WR90 | 0.15 | 23 | SMA/TNC | SMA/TNC |
WR75 | 0.15 | 23 | SMA/TNC | SMA/TNC |
WR62 | 0.15 | 23 | SMA | SMA |
WR51 | 0.15 | 23 | SMA | SMA |
WR42 | 0.15 | 23 | SMA | SMA |
WR34 | 0.15 | 23 | 2.9 mm | 2.9 mm |
WR28 | 0.15 | 23 | 2.9 mm | 2.9 mm |
WR22 | 0.2 | 23 | 2.9 mm | 2.9 mm |
