M3018調諧器Focus Microwaves

發布時間：2024-05-29 09:13:18     瀏覽：1273

　　Focus Microwaves推出的M3018調諧器是Delta系列中的一款機電調諧器，專為高頻率晶圓測量設計。該調諧器的頻率范圍為1.8至30GHz，采用3.5mm連接器類型，高VSWR為50:1，諧波調諧范圍為10:1-100:1，最大功率為47W(CW)，重復性為-40/-50dB，重量為27磅，長度為20.6英寸。

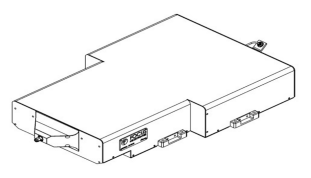

M3018調諧器Focus Microwaves

ModelFreg.Range
(GHz		Connector
Type		VSWRMaximum Power**
(W,CW)		Repeatability
(min,dB/typical,dB)		Weight
(lbs)		Length
(in)
High VSWR*Harmonic tuning
M30181.8-303.5mm50:110:1-100:147-40/-502720.6

　　該調諧器采用低剖面結構，專為在晶圓上進行負載拉測量優化設計，可放置在晶圓周邊，與探針尖端和調諧器之間實現直接連接，消除所有可能的插入損耗。這種革命性的調諧器設計使工程師能夠?qū)崿F(xiàn)理想的調諧范圍，并將調諧器的占地面積和重量顯著減少。

　　DELTA調諧器默認配置為DUT側公連接器和Source/Load側母連接器，也可以根據客戶需求提供不同的配置。產品尺寸為長度20.602英寸，寬度13.009英寸，高度3.342英寸。

　　這款調諧器適用于需要高精度、高重復性和大調諧范圍的高頻應用場景。

相關推薦：

Focus Microwaves晶圓上三角調諧器

更多Focus Microwaves 相關產品信息可咨詢3118云頂集團創展。
