晶體振蕩器指南：OCXO、TCXO、VCXO及時鐘振蕩器

發布時間：2025-08-22 09:20:47     瀏覽：2265

　　晶體振蕩器有多種類型，最常見的晶體振蕩器主要包括OCXO、TCXO、VCXO和XO。每種類型在不同的應用場景中有不同的用途。應用范圍包括衛星通信、軍事與國防、電信等領域。?高性能VCO選型推薦

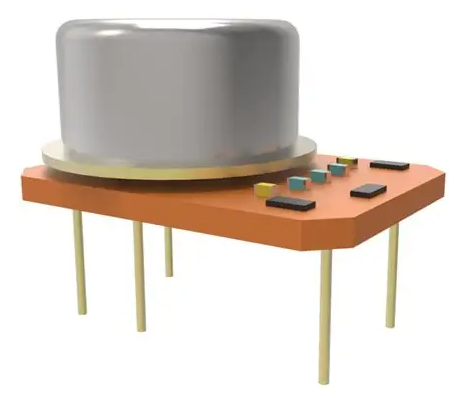

　　1、恒溫晶體振蕩器(OCXO)

　　溫度穩定性：±1 x 10??到±1 x 10??。

　　老化率：±2 x 10??/year到±2 x 10??/year。

　　功耗：在環境溫度為+25°C時，穩態功耗為1.5W到2.0W。

　　工作原理：通過內部小型恒溫箱控制溫度，保持晶體和關鍵部件的溫度恒定。

　　應用場景：適用于需要極高溫度穩定性的場合。

　　雙恒溫箱OCXO(DOCXO)：提供更高的穩定性(±1 x 10???到±5 x 10???)，但體積更大、功耗更高、價格更貴。

　　2、溫度補償晶體振蕩器(TCXO)

　　溫度穩定性：±0.20ppm到±2.0ppm。

　　老化率：±0.50ppm/year到±2ppm/year。

　　工作原理：通過溫度敏感網絡(通常使用熱敏電阻)來補償溫度變化，調整頻率。

　　應用場景：適用于需要較好溫度穩定性的場合，但要求不如OCXO嚴格。

　　3、電壓控制晶體振蕩器(VCXO)

　　頻率調整范圍：±10ppm到±2000ppm。

　　老化率：±1ppm/year到±5ppm/year。

　　工作原理：通過外部電壓調整頻率，使用變?nèi)荻䴓O管(varactor)來實現頻率變化。

　　應用場景：適用于頻率調制(FM)和鎖相環(PLL)系統。

　　4、時鐘振蕩器(XO)

　　老化率：±1ppm/year到±5ppm/year。

　　校準公差：對于AT型晶體，通常為±10ppm。

　　頻率調整范圍：±10ppm到±20ppm。

　　工作原理：依靠石英晶體本身的溫度穩定性，通過校準實現頻率調整。

　　應用場景：適用于對溫度穩定性要求不高的場合。
